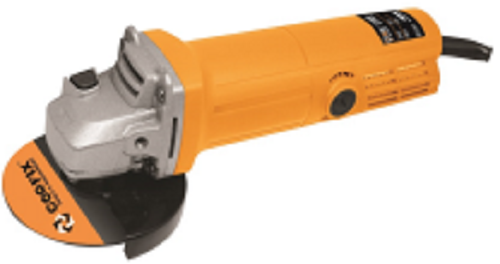

زاویہ گرائنڈر

ANGLE GRINDER

1. کام کرنا

الیکٹرک زاویہ چکی پیسنے، کاٹنے، مورچا ہٹانا، پیسنے کے لئے تیز رفتار گھومنے پتلی سیکشن پیسنے پہیا اور ربڑ پیسنے والی پہیے، اسٹیل پہیا اور دیگر دات اجزاء کا استعمال ہے. زاویہ کی چکی دھات اور پتھر پیسنے، پیسنے اور پیسنے کے لئے موزوں ہے. پتھروں کو کاٹنے پر گائیڈ پلیٹیں استعمال کرنا لازمی ہے. الیکٹرانک کنٹرول سے لیس ماڈل کے لئے، پیسنے اور چمکانے والی کارروائییں بھی انجام دی جاسکتی ہیں اگر اس طرح کے مشینوں پر موزوں اشیاء نصب ہوجائیں.

2 . آپریٹنگ طریقہ کار

زاویہ کی چکی FRP کاٹنے اور پیسنے کے لئے ایک قسم کے کھرچنے کا آلہ ہے. پورٹیبل کثیر مقصدی زاویے کی چکی burrs اور پیسنے کے لئے موزوں ہے. مثال کے طور پر مندرجہ ذیل آپریٹنگ طریقوں، کونے کے مل کے مخصوص برانڈ اور ماڈل مختلف ہیں، برائے مہربانی آپریشن سے پہلے ہدایات کی جانچ پڑتال کریں

1. کونے کی چکی

انتباہ! زاویہ پیسنے کے استعمال میں آگ، برقی جھٹکا، چوٹ اور میکانی نقصان اور دیگر حادثات سے بچنے کے لئے، مندرجہ ذیل حفاظتی قواعد و ضوابط کو سختی سے مشاہدہ کرنا ضروری ہے!

1.1 زاویہ کی چکی میں استعمال ہونے والی پاور ساکٹ کو زاویہ مل کی بجلی کے پلگ سے ملنا ضروری ہے، اور رساو محافظ بجلی کی فراہمی کی جانب (نصب کرنے والی ڈسک) پر نصب کرنا لازمی ہے.

1.2 گیلے، گندی کام کی جگہوں اور کاربینچوں میں استعمال نہیں ہونا چاہئے، نہ کہ جگہوں میں جہاں آگ اور پیسنے والی دھماکہ خیز گیس، مائع اور زاویہ پیسنے کا استعمال کرنے کے دیگر مقامات.

1.3 استعمال کرتے وقت، مل احتیاط سے جانچ پڑتال کی جانی چاہیئے. اگر مندرجہ ذیل شرائط میں سے ایک ہے تو، مل فوری طور پر بند کر دیا اور ایڈجسٹ یا مرمت یا گودام میں تبدیل کرنا چاہئے.

(1) کوکولر مل کا جسم خراب ہوگیا ہے.

(2) پیسنے وہیل میں کریک یا بریکوں موجود ہیں.

(3) کونیی پیسنے غیر معمولی یا کمپن ہے، سوئنگ بہت بڑا ہے.

(4) جب پیسنے والی وہیل کا بیرونی قطر 2/3 سے زائد پہنا جاتا ہے.

(5) جب کاربن کا برش بہت بڑا پہنا ہے اور گردش غیر مستحکم ہے.

1.4 آپریشن کے دوران، کام کے کپڑے، حفاظتی ہیلمیٹ اور حفاظتی ماسک (شیشے) کو وضاحتیں کے مطابق پہنا جانا چاہئے. ڈھیلا، ڈھیلا بازو کام کپڑے پہنے سے بچیں. آپ کو آپ کے ہاتھ گھومنے والی کونوں پر پیسنے اور پالش اور اوزار کاٹنے کے لئے بڑھانے کے لئے نہیں کرنا چاہئے. اور وہاں کافی روشنی کا ہونا ضروری ہے.

1.5 پیسنے وہیل ڈھال کے بغیر پیسنے یا کاٹنے کی سختی سے منع ہے، اور کاٹنے بلیڈ کے ساتھ پیسنے سختی سے منع ہے.

1.6 یہ ایک ضروری موثر رفتار اور زاویہ کی چکی کی سب سے زیادہ رفتار کے ساتھ ایک پیسنے والی پہیا کا استعمال کرنے کے لئے ضروری ہے.

1.7 جب پلگ ان غیر مقفل ہوجائے تو، سوئچ فوری طور پر "آف" پوزیشن میں تبدیل کیا جانا چاہئے اور بجلی کی فراہمی کو بند کر دیا جانا چاہئے.

2. درست آپریشن کا طریقہ

انتباہ! اشیاء اور اسپیئر حصوں کو ایڈجسٹ کرنے یا تبدیل کرنے سے پہلے، زاویہ پیسنے کے لئے بجلی کی فراہمی کا بند ہونا ضروری ہے.

2.1 مخصوص وولٹیج کا استعمال کریں. سپلائی وولٹیج زاویہ چکی نامی 10٪ کا نامی وولٹیج سے زیادہ نہیں ہے.

2.2 استعمال سے پہلے چیک کریں. پہلے جسم، تار اور رساو محافظ چیک کریں. دوسرے منٹ کے لئے زاویہ کی مل مستحکم بنائیں، چیک کریں کہ زاویہ کی چکی کی کمپن طول و عرض بہت بڑی ہے، چاہے گردش کا حصہ لچکدار ہے، چاہے کسی غیر معمولی شور کی صورت میں ہو، چاہے ریورنگ چمک عام ہے، چاہے پیسنے والی پہیا (شیٹ) ٹوکری، وغیرہ

2.3 فکسڈ ورکشاپ. ورکشاپ کو مضبوطی سے طے کرنا یا پالش ہونا چاہئے.

2.4 صحیح کرنسی کو برقرار رکھنا. آپریشن کے دوران، دونوں ہاتھوں کو مضبوطی سے روکنا، اس پر توجہ مرکوز کرنا، مناسب حالت برقرار رکھنے، توازن برقرار رکھنا، اور اس کو سختی سے آگے بڑھانا یا پیسہ نہ دینا. جب پیسنے، پیسنے والی وہیل اور workpiece سطح کو 15 - 40 ڈگری زاویہ برقرار رکھنا چاہئے. کاٹنے کے بعد، کاٹنے بلیڈ workpiece پر عمودی ہونا ضروری ہے، اور ہلا نہیں ہونا چاہئے، زاویہ پیسنے ڈرائیو سمت اور مخالف سمت میں چل رہا ہے.

2.5 درست لوڈنگ اور پیسنے والی پہیوں کے اتارنے. جب پیسنے والی وہیل (ٹکڑا) کے بیرونی قطر 2/3 سے کم ہے، پیسنے والی پہلو کو تبدیل کرنا لازمی ہے. تبدیل کرنے کے بعد، "آف" پوزیشن پر سوئچ کو ھیںچو اور پلگ ان کو کھولنا. نصب کرنے کے بعد، پیسنے والی وہیل (شیٹ) ضروریات کو پورا کرنے کے لئے منتخب کیا جانا چاہئے، اور تالا لگا نٹ کو سخت ہونا ضروری ہے. اس بات کی تصدیق کے بعد کہ کوکولر مل کے تالا لگا پن کو جاری کیا گیا ہے، پیسنے کے لۓ ہر چیز معمول نہیں کیا جاسکتا ہے.

2.6 ویلڈ کی جڑ کی مرمت اور پالش، خاص طور پر محتاط رہیں کہ پہیوں کو جام اور چوٹ پہنچایا جاتا ہے. پیسنے پر، ویلڈ کے دونوں اطراف پر وقفے کے ڈھال کے ساتھ جڑ کے ساتھ ساتھ یہ جتنی جلدی پیسہ لینا چاہئے. ویلڈ جڑ کے ذریعے پہنا جانے سے پہلے، زاویے پیسنے والی وہیل (شیٹ) چلانے اور چلانے کے لئے نالی میں کافی جگہ ہونا ضروری ہے.

2.7 بڑی اشیاء پیسنے کے بعد، یہ اعلی طاقت کوکولر پیسنے کا استعمال کرنا بہتر ہے (جیسے 125 کیریولونی پیسنے، 150).

3. معمول کی دیکھ بھال اور معائنہ

انتباہ! ڈرنگن مل کے معائنہ اور بحالی سے پہلے، کوکولر پیسنے کی طاقت کا ذریعہ بند ہونا ضروری ہے.

3.1 کونے کی چکی صاف اور صاف رکھیں.

3.2 ہمیشہ بجلی کی ہڈی چیک کریں، پلگ ان، سوئچ اچھا ہے؛ حد اور اس سے باہر کاربن برش گرفت ڈھیلا ہے. اگر کوئی غلطی یا نقصان ہے تو، براہ کرم مرمت یا تبدیلی کے لئے گودام پر جائیں.

3.3 کونے کی چکی کو استعمال کے بعد وقت میں برقرار رکھنا چاہئے، جیسے نرم کپڑا کے ساتھ پلاسٹک کے شیل کو مسح کرنا، سلفیور، جیسے پٹرول، شراب، وغیرہ کا استعمال نہ کرنا.

3.4 بجلی کی ہڈی کے ذریعہ گرمی کے ذریعہ اور چکنائی کو مت چھوڑیں. سکریچ اور کٹ سے بجلی کی لائنز کو روکنا.

3.5 کونوں کو احتیاط سے ہینڈل کریں. جب استعمال میں نہیں ہے تو اسے گودام کو وقت یا خشک، صاف اور غیر سنکنیو گیس ماحول میں واپس جانا چاہئے.

3 عام ماڈل

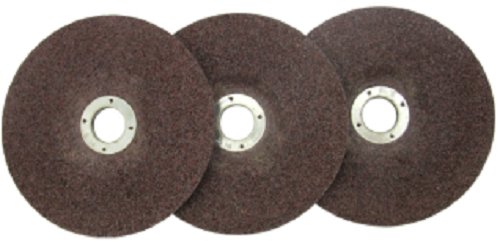

زاویہ ملوں کے مشترکہ ماڈل استعمال کردہ اشیاء کی وضاحتوں کے مطابق 100 ملی میٹر (4 انچ)، 125 ملی میٹر (5 انچ)، 150 ملی میٹر (6 انچ)، 180 ملی میٹر (7 انچ) اور 230 ملی میٹر (9 انچ) تقسیم کیے جاتے ہیں. عام طور پر یورپ اور امریکہ میں چھوٹے سائز زاویہ ملوں کا استعمال 115 ملی میٹر ہے.

زاویہ ملوں کو کمپیکٹ اور بڑے زاویہ ملوں کے طور پر درجہ بندی کیا جاتا ہے، کمپیکٹ: الٹرا روشنی، حفاظتی ترتیب کے ساتھ یا بغیر - ڈریگن مل کی مختلف ضروریات کو پورا کرنے کے لئے؛ بڑے زاویہ ملز: طاقتور، مشکل پیسنے اور آپریشن کاٹنے کے لئے مناسب.

مل کے مختلف ڈایا میٹر اور درخواست کی گنجائش کے مطابق، کمپیکٹ کی قسم زاویہ مل ماڈل میں تقسیم کیا جاتا ہے: WSB10-115T، WSG10-115، WSG10-125S، WSB14-125T، WSG14-125، WSG14-125S، WSG14-70E، WSS14-125، MSFV649-1، WSG14-150.

پیسنے والی ڈسک کے مختلف قطر اور درخواست کی گنجائش کے مطابق، کمپیکٹ کو زاویہ مل ماڈل WSG20-180، WSG25-180، WSB20-180، WSB25-180x، WSG20-230، WSB20-230، WSG25-230، WSB25 میں تقسیم کیا جاتا ہے. -30x.

4 . بحالی

چھوٹے زاویہ کی چکی اکثر ہماری روز مرہ زندگی کے برقی آلات میں استعمال کیا جاتا ہے، لیکن عام طور پر زاویہ مل کی بحالی کو نظر انداز کیا جاتا ہے، لہذا اس یاد دہانی میں ہمیں اس عمل کے استعمال میں برقرار رکھنے کی ضرورت ہے.

4. 1، بجلی کی ہڈی کے باقاعدگی سے کنکشن کی جانچ پڑتال کریں، چاہے پلگ ڈھیلا ہو یا نہیں، اور کیا سوئچ لچکدار اور قابل اعتماد ہے.

4. 2. چیک کریں برش رابطہ خراب اور چمک یا جلانے کی بازو کی تشکیل کو روکنے کے لئے، برش وقت میں برش کو تبدیل کرنے کے لئے، بہت کم پہنا ہے.

4. 3. آلہ کے کسی بھی حصے سے تیل اور دھول کو ہٹانے کے لئے آلے کے اندر اور آؤٹ لیٹ چیک کریں.

4. 4، وقت میں چکنائی کو شامل کیا جانا چاہئے.

4. 5، آلے کی ناکامی، مرمت کرنے کے لئے تیار کنندہ یا نامزد بحالی کے ڈیپارٹمنٹ کو بھیجا گیا. اگر آلہ غیر معمولی استعمال یا غلطی کی مرمت کی وجہ سے نقصان پہنچے تو، کارخانہ دار عام طور پر مفت کی مرمت یا متبادل کی اجازت نہیں دیتا.

4. 6. زاویہ کی چکی کی نشاندہی کی جانچ پڑتال کریں. ناقابل قابل ملز ملز میں شامل ہیں: غیر نشان زدہ، غیرقانونی مارکر، ناقابل قبول، چاہے خراب یا نہیں.

4. 7، کونیی پیسنے کے نقصانات کو چیک کریں. معائنہ کے دو طریقے ہیں: بصری معائنہ، آنکھ کے درخت اور دیگر مسائل کے ساتھ کونے کی چکی کی سطح کا براہ راست مشاہدہ؛ کونے کے مل کے مرکزی معائنہ کا معائنہ ہے جس کا معائنہ، دستی ٹھنڈا زاویہ مل کا استعمال کرنا ہے. اگر کونے کی چکی کوئی مسئلہ نہیں ہے تو، اگر یہ ایرر برقرار رہے تو ہمارے ہیلپ ڈیسک سے رابطہ کریں.

4. زاویہ کی چکی کی روٹری طاقت کو چیک کریں. زاویہ مل کے ایک ہی بیچ کی روٹری طاقت کی جگہ کی جانچ کا استعمال، بغیر زاویہ مل کی جانچ کے بغیر کبھی بھی انسٹال نہیں کیا جا سکتا.

برش

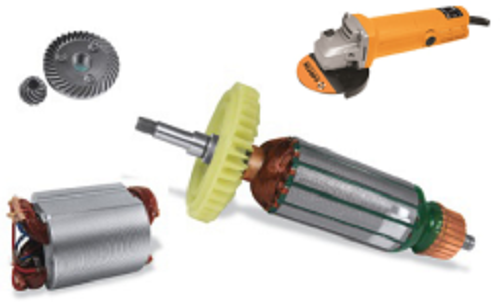

برش ڈی سی یا اے سی کمیٹٹر موٹرز کے لئے استعمال کیا جا سکتا ہے، جیسے عام مقصد برقی اوزار، جیسے ہاتھ کی مشق اور grinders. یہ موٹر اوسط موصول ہونے کے لئے کمانٹر کے ساتھ استعمال کیا جاتا ہے، [2] موٹر ہے (گلہری-پنجج موٹر کے سوا) موجودہ سلائڈنگ رابطے. ڈی سی موٹر میں، بازو کی گھومنے والی طرف سے حوصلہ افزائی کرنے والے متبادل برقی قوت کو کم (اصلاح) کا کام بھی حاصل ہوتا ہے. پریکٹس نے ثابت کیا ہے کہ موٹر کی وشوسنییتا برش کی کارکردگی پر زیادہ تر منحصر ہے.

رساو کی مرمت

زاویہ کی مل کے عام رساو کی غلطی سٹٹر رساو، روٹر رساو، برش بیس رساو (دات شیل کونے مل) اور اندرونی کنڈکٹر نقصان ہیں.

1) اس بات کا تعین کرنے کے لئے برش کو ہٹا دیں کہ سٹٹر، برش ہولڈر اور اندرونی کنڈکٹر ریفریجریج ہیں.

2) اسٹرٹر اور برش ہولڈر کے درمیان کنکشن کی لائن کو منسلک کرنے کے لئے اس بات کا تعین کرنے کے لئے کہ برش ہولڈر رساو ہے.

3) آزادانہ طور پر اس بات کا اندازہ لگایا جائے کہ روٹر بجلی کی رساو ہے.

روٹر اور برش ہولڈر کا رساو صرف تبدیل کیا جاسکتا ہے، سٹٹر کو بھوک یا تبدیل کیا جا سکتا ہے.

سب سے پہلے، معائنہ کی وائرنگ کا احاطہ کھولا ہے، اس کیس کو ملٹیٹر سے پتہ چلا جاسکتا ہے، اور پھر روٹر کو اندازہ کرنے کے لۓ، آپ روٹر رساو یا سٹٹر رساو کا پتہ لگ سکتے ہیں، روٹر رساو صرف تبدیل کر سکتے ہیں، سٹٹر رساو کو دیکھنے کے لئے اگر کاربن برش پاؤڈر اور دیگر نابلیتوں کو بہت زیادہ اور رساو جمع ہوجائے تو صاف اور اس کی پیمائش کریں. یا رساو یہ ہے کہ سٹٹر گھمانے والی موصلیت اچھی نہیں ہے، یہ دیکھنے کے لئے کہ اگر ہوا ہوا شیل یا نم، اگر نہیں، تو صرف اس سے کم ہوسکتا ہے.

زاویہ مل کی غلطی اور دشواری کا سراغ لگانے کے طریقوں، سیریز موٹر کے ساتھ زاویہ کی مل، اس موٹر کو دو کاربن برش کی طرف سے خصوصیات کی جاتی ہے، روٹر ایک کمانڈر ہے.

اس موٹر کا سب سے زیادہ عام حصوں commutators اور روٹر گھومنے کے اختتام ہیں.

اگر commutator جلتا ہے، کاربن برش کا دباؤ کافی نہیں ہے. جب موٹر کام کرتا ہے، اگر موجودہ بہت زیادہ رہتا ہے تو، برش بہت تیزی سے پہنتا ہے، وقت طویل ہے، برش چھوٹا ہوتا ہے، دباؤ چھوٹا ہوتا ہے، رابطے کے مزاحمت بہت بڑا ہے، اس وقت کمانٹر سطح حرارتی ہے. بہت سنگین

اگر واشنگنگ جل رہا ہے، یہ پتہ چلتا ہے کہ کارپوریشن پر کونے کی چکی کا دباؤ بہت زیادہ ہے، رگڑ بہت بڑا ہے، موٹر بہت لمبے عرصے تک اوورلوڈ ریاست میں ہے. یہ ہے کیونکہ موجودہ بہت بڑا ہے.

خاتمے کا طریقہ

اے - بجلی حاصل کرنے کے بعد کام نہیں کرتا.

1 طاقت ٹوٹ گئی ہے.

مرمت کی طاقت

2 ڈھیلا مشترکہ

تمام جوڑوں کی جانچ پڑتال کریں.

3 رابطہ اچھا یا کوئی عمل نہیں ہے.

سوئچ کی مرمت یا تبدیل

4 برش کمانڈر کی سطح سے رابطے میں نہیں ہے.

کاربن برش کی تبدیلی

B-- شور ہے اور بجلی حاصل کرنے کے بعد گھومنے نہیں دیتا.

بہت آہستہ آہستہ

1 سوئچ رابطوں سے باہر جلا

سوئچ کی مرمت یا تبدیل

2 میکانی حصوں جام.

میکانی حصوں کی جانچ پڑتال کریں

C- کمانڈر پر فائر یا بڑی انگوٹی.

چنگاری

1 بازو شارٹ سرکٹ

مرمت کی بازو

برش اور کمانڈر کے درمیان 2 رابطے اچھے نہیں ہیں.

کاربن برش کی تبدیلی

3 کمانٹر سطح صاف نہیں ہے.

کمانڈر کی سطح صاف اور ہموار بنانے کے لئے ملبے کو ہٹا دیں.

D-- آہستہ آہستہ اور مختلف کام کرتا ہے.

1 پیسنے کا نقصان

مل بدل دیں

2 سٹیل بار سٹیل بار سے ملتا ہے.

آپریشن پوائنٹ منتخب کریں

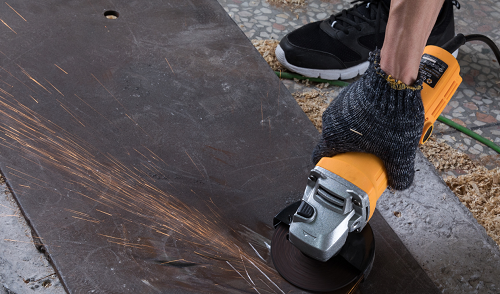

5 . استعمال کریں

بہت سے استعمال، جیسے کارپینرز، اینٹیکرڈرز اور ویلڈرز ہیں.

woodworking کی بلیڈ کی تنصیب ایک کمزور ہاتھ سے منعقد woodworking الیکٹرک دیکھا ہے، سادہ woodworking کے ساتھ نمٹنے کے کر سکتے ہیں، بہت سے منزل کی تنصیب ماسٹر اسے استعمال کرتے ہیں.

پیسنے والی پہیا کی تنصیب ایک چھوٹا ہاتھ ہاتھ سے منعقد پیسنے والی وہیل کاٹنے کی مشین ہے، چھوٹے دھات حصوں کو کاٹ اور پیسنے، سٹینلیس سٹیل مخالف چوری ونڈوز کے طور پر دھات کی پراسیسنگ، ہلکے باکس کی پیداوار کے قابل بنائے جاتے ہیں.

اس سے سب سے زیادہ ناپسندیدہ یا پتھر پروسیسنگ اور تنصیب کرتے ہیں، ماربل کاٹنے، چمکانے، اون پہیا، کاٹنے، پیسنے اور اس پر تمام انحصار چمکنے کی ایک سیریز نصب کر سکتے ہیں.

6 . توجہ کے لئے پوائنٹس

زاویہ کی چکی کا ڈیزائن پیسنے، دیکھنے اور کاٹنے کے افعال کے لئے استعمال کیا جاتا ہے، ڈیزائنر کا اصل ارادہ نہیں ہے. لہذا براہ کرم 40 سے زائد دانتوں کے ساتھ اعلی معیار والے بلیڈ کا انتخاب کریں، اور اپنے ہاتھوں کو آپریشن میں رکھیں. کیونکہ یہ بہت خطرناک ہے. کونے کی چکی کی اعلی گھومنے والی رفتار کی وجہ سے، کاٹنے بلیڈ پریس کرنے کے لئے مجبور نہیں کیا جاسکتا، 20 ملی میٹر موٹی سخت مواد کاٹ نہیں سکتا، دوسری صورت میں، ایک بار پھنس گیا، بلیڈ دیکھا جائے گا، بلیڈ کاٹنے سپاش، یا مشین سے بچنے والی اسپرنگس، سامان کو ہلکے نقصان، سنگین چوٹ!
